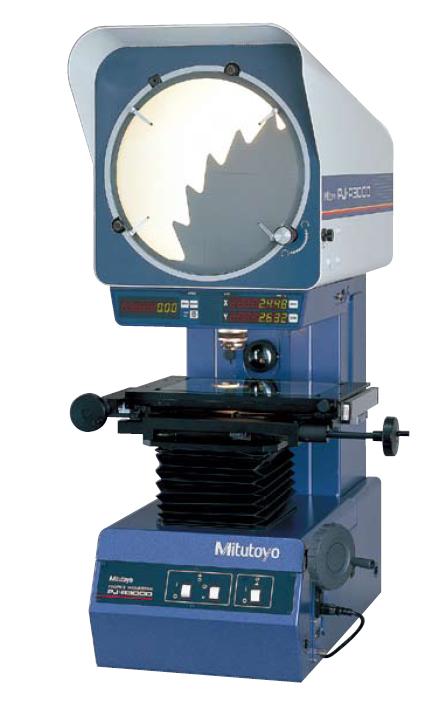

PJ-A3000

302系列—投影仪

特点

PJ-A3000系列投影仪大小适中，具有多功能且易于操作。

清晰的数显XY计数器装于量角器屏幕下方，便于读数。

数显读数的测角投影屏幕易于进行角度测量。

技术参数

投影图像:倒像

投影屏幕

?有效直径:315mm(12.4")

?屏幕材料:精细磨砂玻璃

?屏幕旋转:±360°、微调和夹紧

?角度分度值:数显计数器(LED)

分辨率:1'或0.01°(可转换)

范围:±370°

ABS/INC模式转换、调零

?参考线:十字交叉细线

投影镜头:10X(172-202)

可?。?/span>20X,50X,100X

放大精度

?轮廓照明:±0.1%以下

?表面照明:±0.15%以下

最大工件高度:参见投影能力(H)以下

轮廓照明

?光源:卤素灯泡(24V,150W)

?光学系统:远心系统

?功能:2-step高／低亮度转换、

吸热光片、冷却风扇

表面照明

?光源:卤素灯泡(24V,150W)

?光学系统:可调聚光镜垂直照明

?功能:吸热光片、冷却风扇

调焦:手动调焦

分辨率:0.001mm或.0001"/0.001mm

(.00005"/0.001mm：数显微分头)

电源:100-240VAC,50/60Hz

重量:105kg-140kg

投影能力

D1:最大工件直径的边线可以聚焦在屏幕中心

D2:最大工件直径的边线可以聚焦与屏幕边缘

选件

172-203:20X投影镜头组

172-204:50X投影镜头

172-207:100X投影镜头

172-229:10X镜头的斜面照明反光镜

172-230:20X镜头的斜面照明反光镜

172-116:标准刻度尺(50mm)

172-117:标准刻度尺(2")

172-118:读数尺(200mm)

172-161:读数尺(300mm)

172-119:读数尺(8")

172-162:读数尺(12")

932105:罩面图套装

172-160-2:绿色滤光片(用于PJ-A3000,-50型号)

172-160-3:绿色滤光片(用于-100,-150,-200型号)

512305:卤素灯泡(24V,150W)

965012:用于角度显示输出的SPC电缆(2m)

固定和工作台附件(见363页)

176-106:旋转工作台(有效直径：66mm)

172-196:旋转工作台(有效直径：100mm)

172-198:带有微调旋钮的旋转台(有效直径：100mm)

176-105:旋转工作台(最大工件直径：70mm)

172-197:旋转工作台(最大工件直径：80mm)

176-107:带夹钳的支架

172-378:带夹钳的V型块(最大工件直径：25mm)

999678:固定装置适配器

性能参数：
